2005-2008 Metamorfosis del Aula Magna de Luis Moya

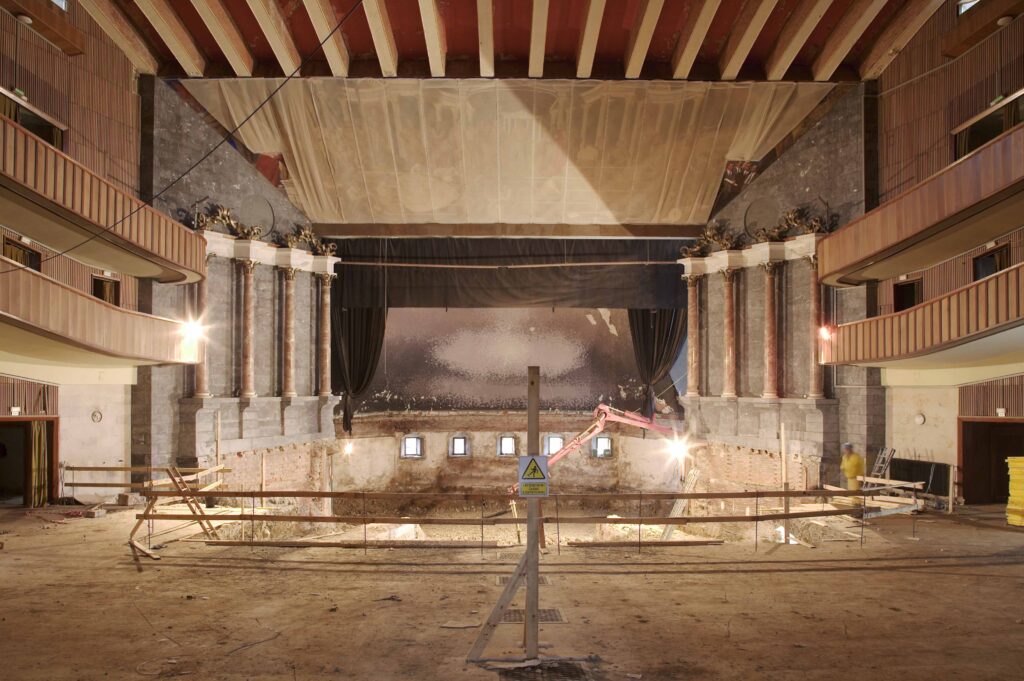

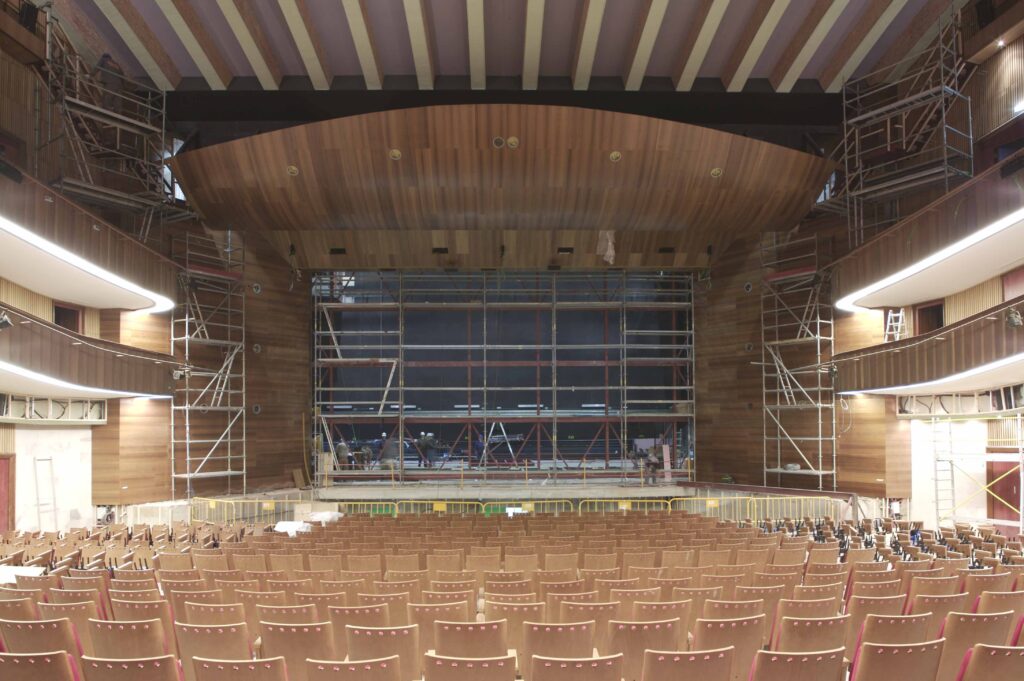

Arcos de 22 m de luz de fábrica de ladrillo

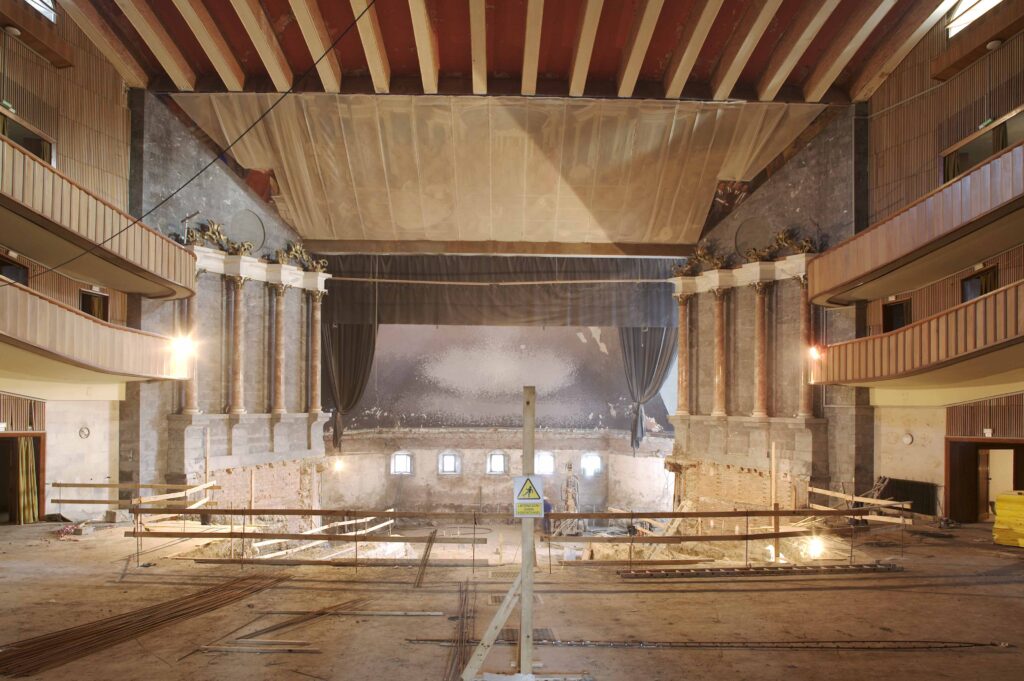

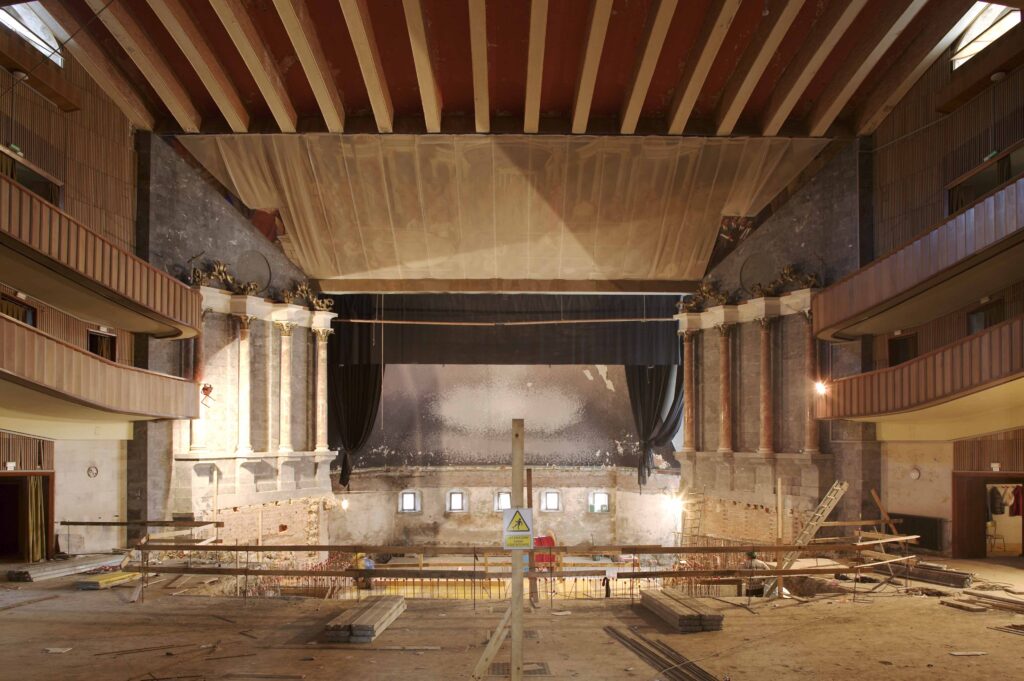

El gran reto de la transformación del espacio que nos encontramos fue, ante todo, conservar la espectacularidad de la cubrición de la platea (zona de butacas) realizada a través de 16 arcos rebajados de 22 m de longitud y de sólo un pie y medio de espesor, ejecutados exclusivamente en fábrica de ladrillo.

No existía ni hierro ni hormigón, lo cual presumiría que cualquier movimiento de estos arcos, que trabajan a compresión, establecería el colapso, y por tanto la ruina de esta alhaja arquitectónica. El hecho de retirar la antigua caja escénica que contrarrestaba en parte, los empujes de estos arcos (cada arco empujaba 20 toneladas) supuso un reto de ingeniería arquitectónica que supe resolver.

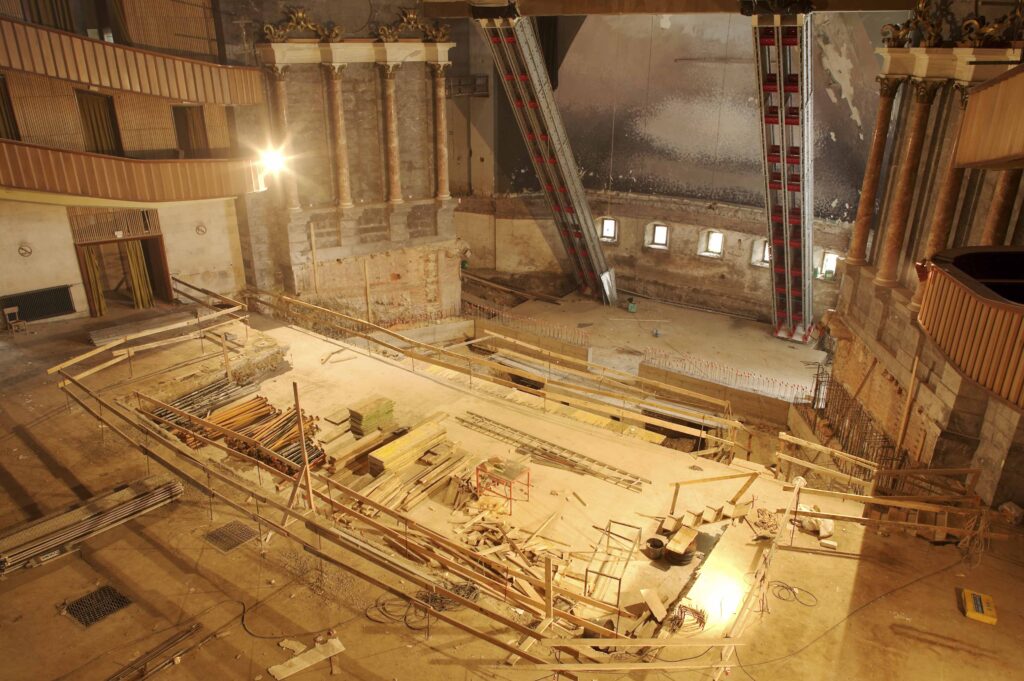

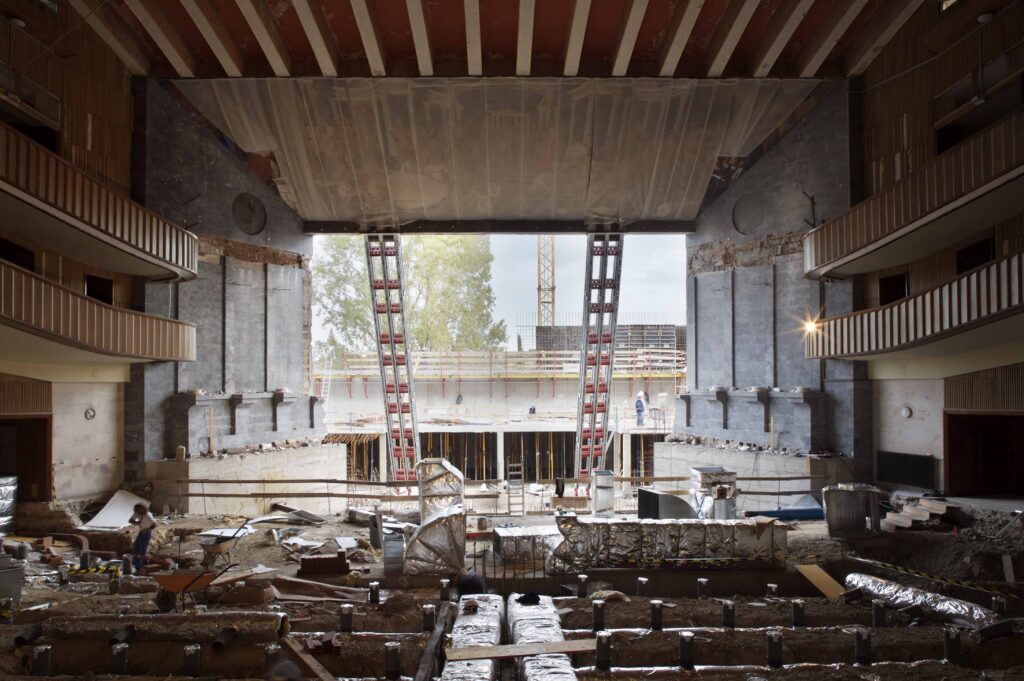

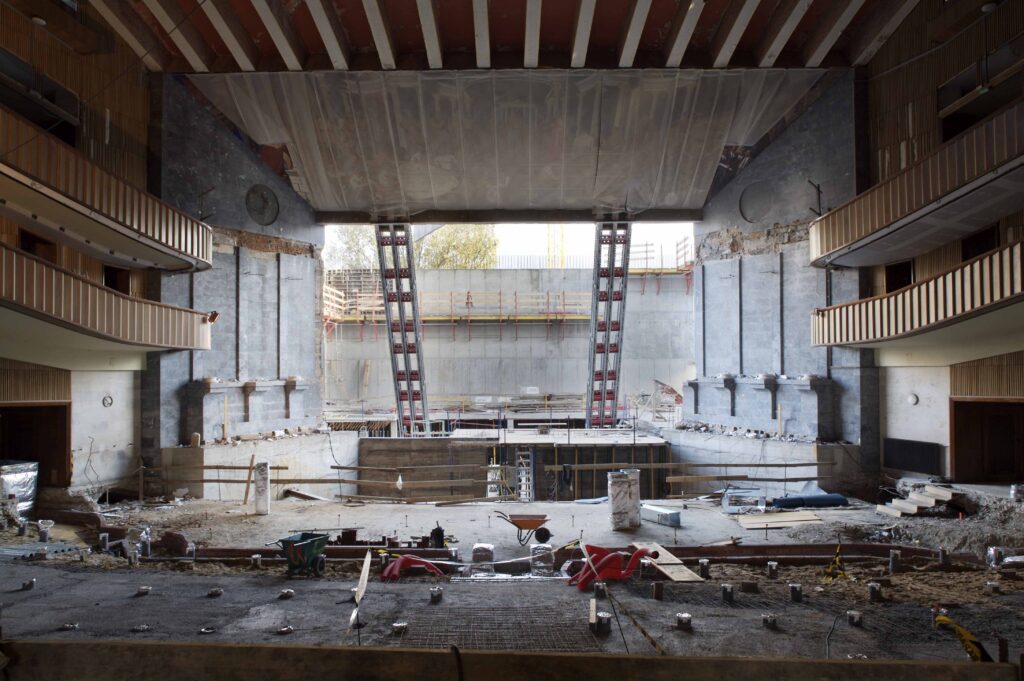

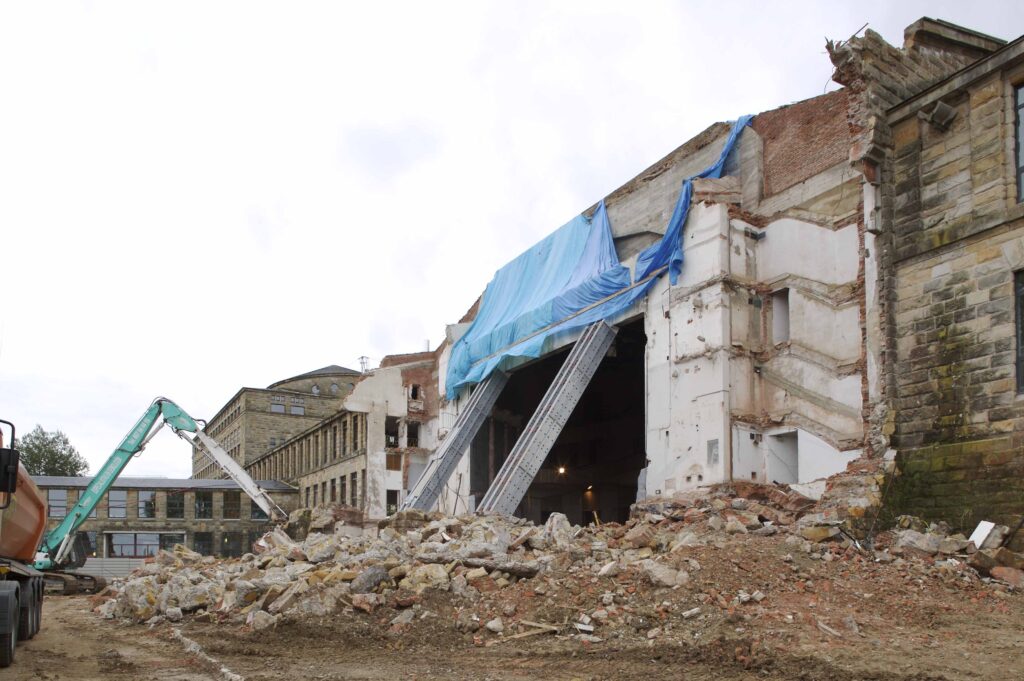

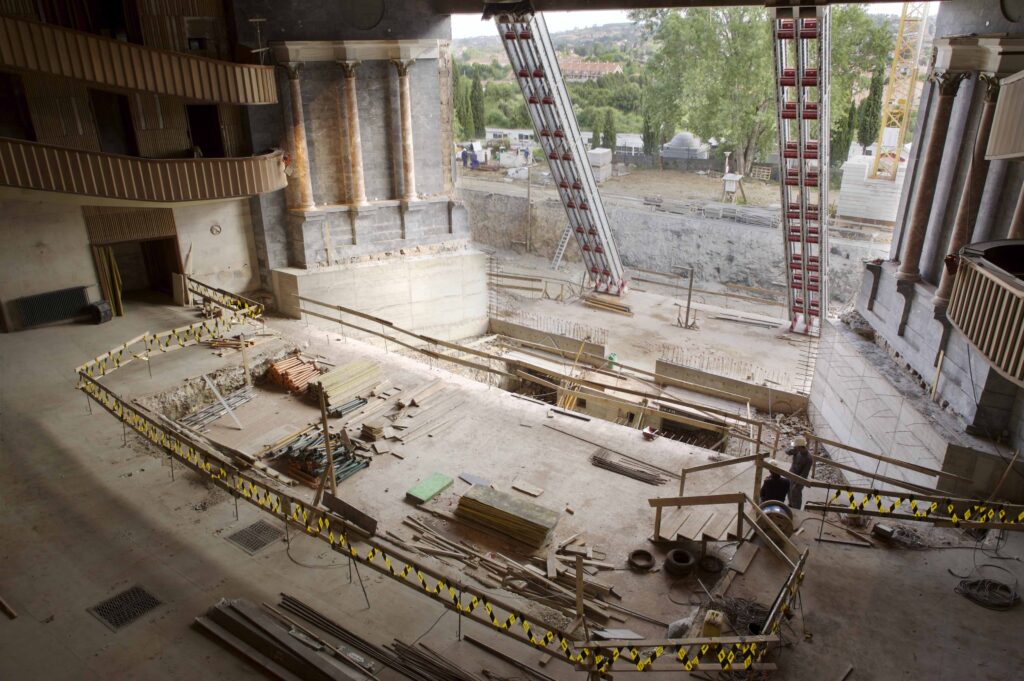

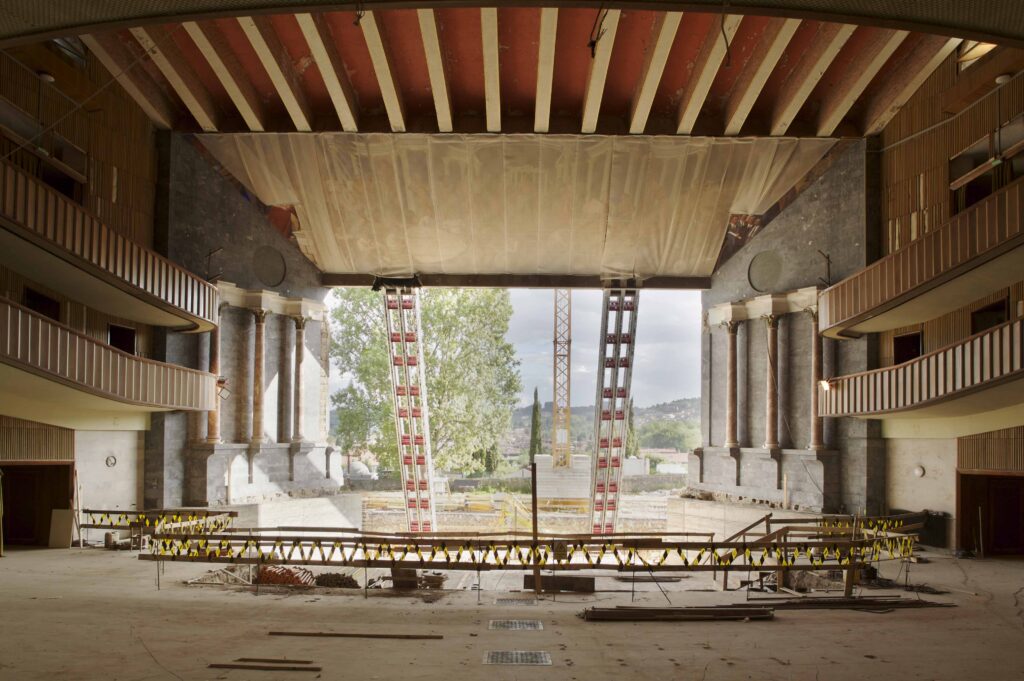

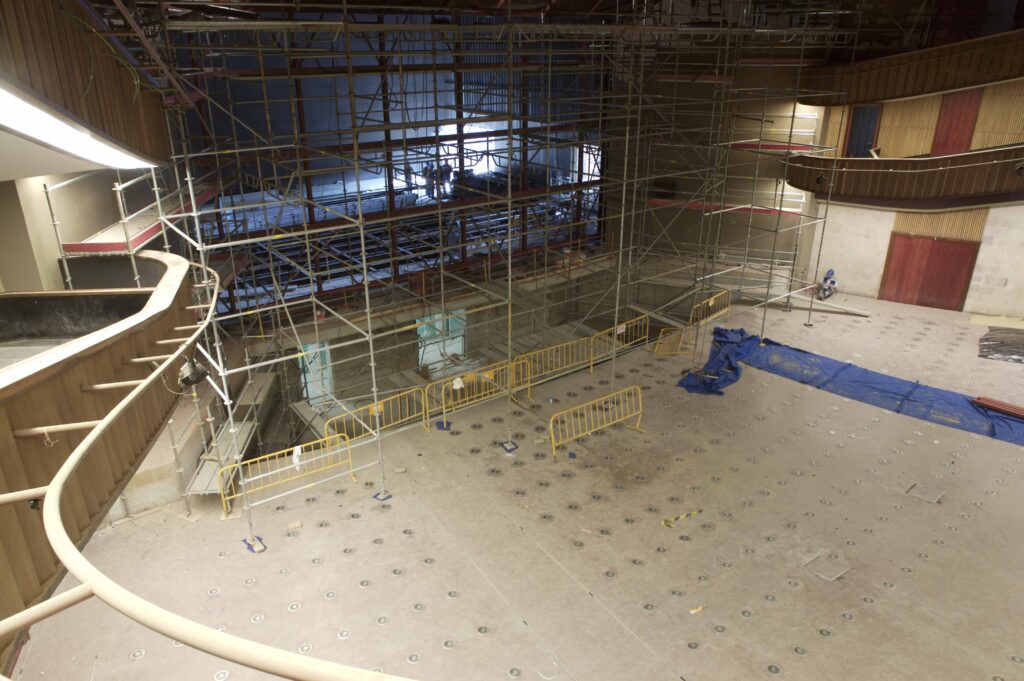

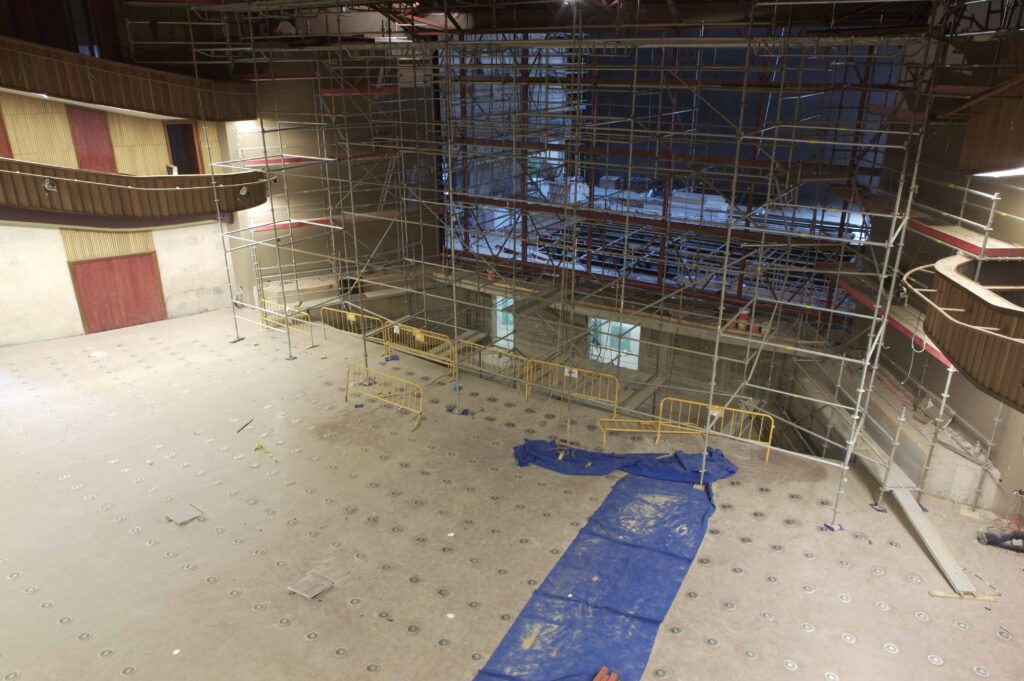

Macropuntales a los tercios de la luz de 200 toneladas de carga

Metamorfosis del Aula Magna del Gran Luis Moya Blanco

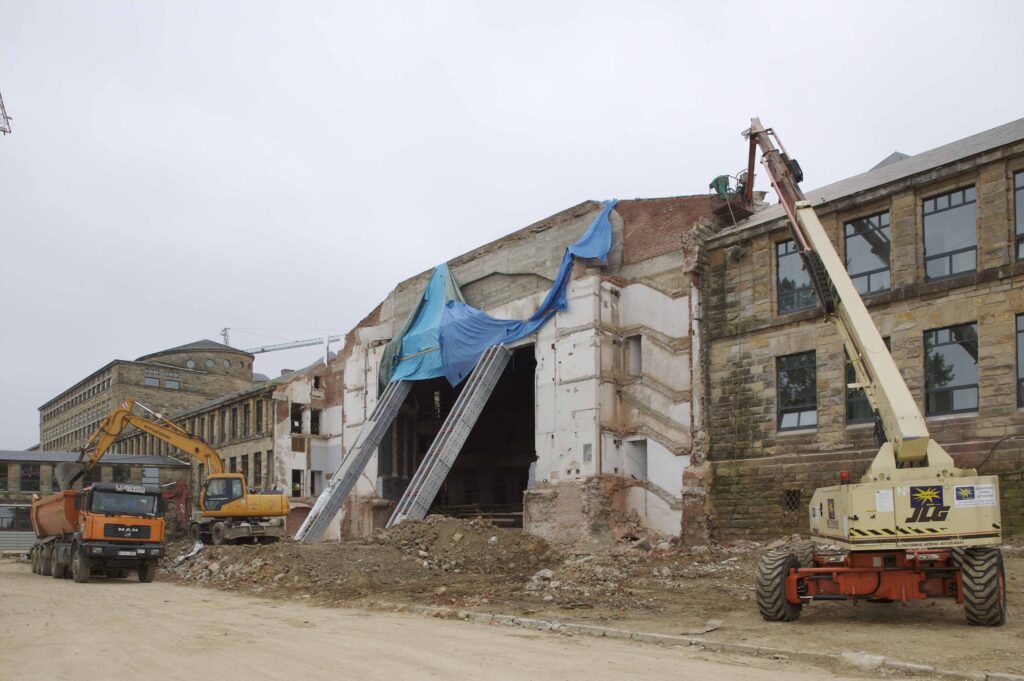

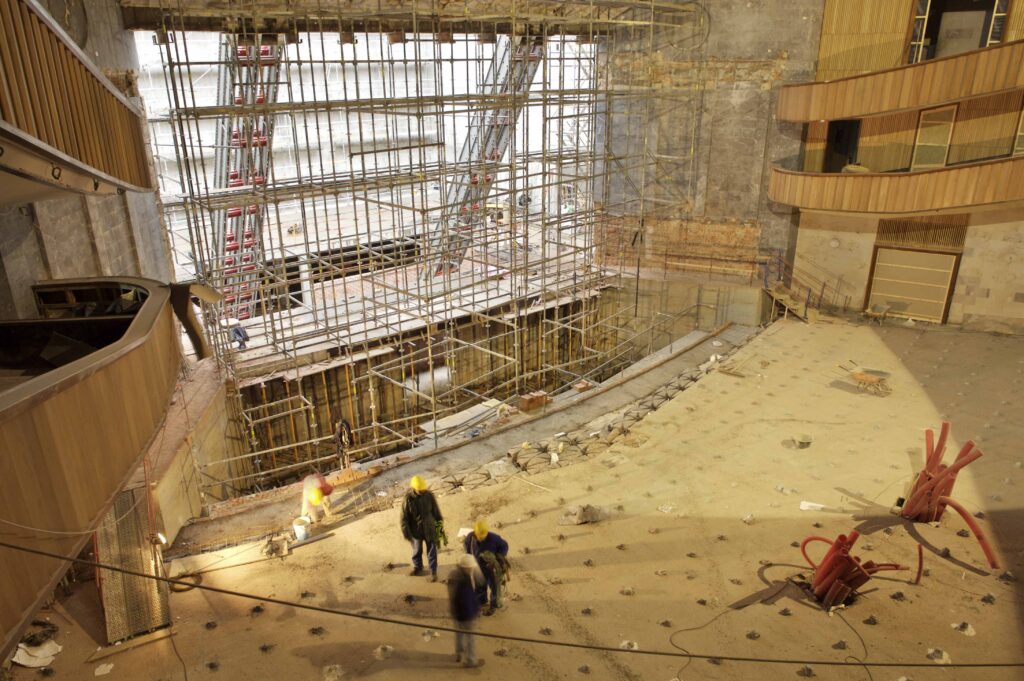

Estos arcos están enmarcados en un cuadrilátero de vigas de hormigón donde se apoyan con una diferencia de altura de 1.80 m. Uno de los lados de este cuadrilátero, el más bajo, se apoya a su vez en la antigua caja escénica, por lo que si quitamos esa especie de contrafuerte se puede venir todo abajo.

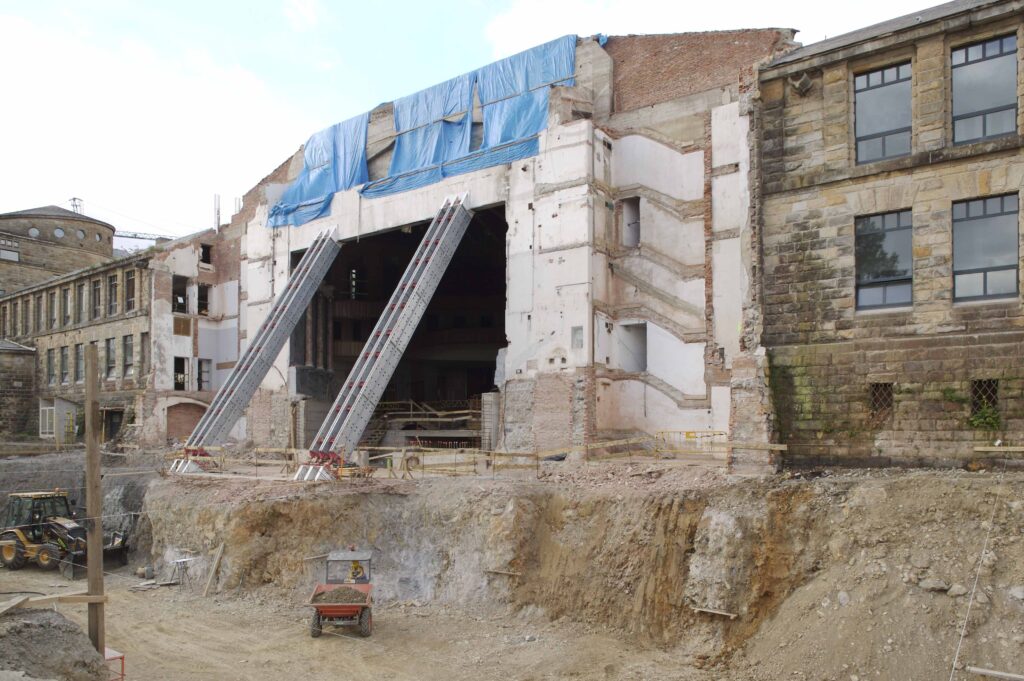

Se decidió antes de demolerla sustituirla con dos macropuntales de 200 toneladas a compresión cada uno a los tercios de la luz de ese lado del cuadrilátero.

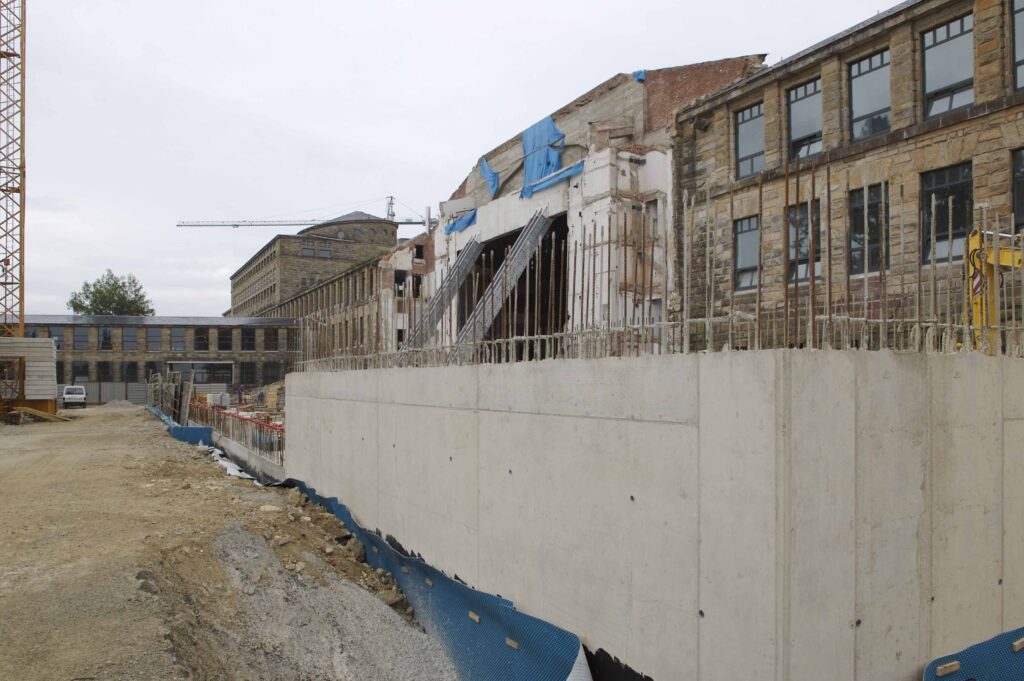

Aparecieron Karst en el terreno de la excavación de la caja escénica

En el proceso de excavación parecieron oquedades (karst) en el terreno, algunos mayores de 3.00 m de altura, por lo que el sistema de cimentación diseñada del proyecto original no fuera el idóneo y tuvimos que recalcularlo todo otra vez.

Después de muchas discusiones con la contrata se decidió un sistema de cimentación a base de micropilotes con armadura metálica con geotextil para que no se escapara la lechada.

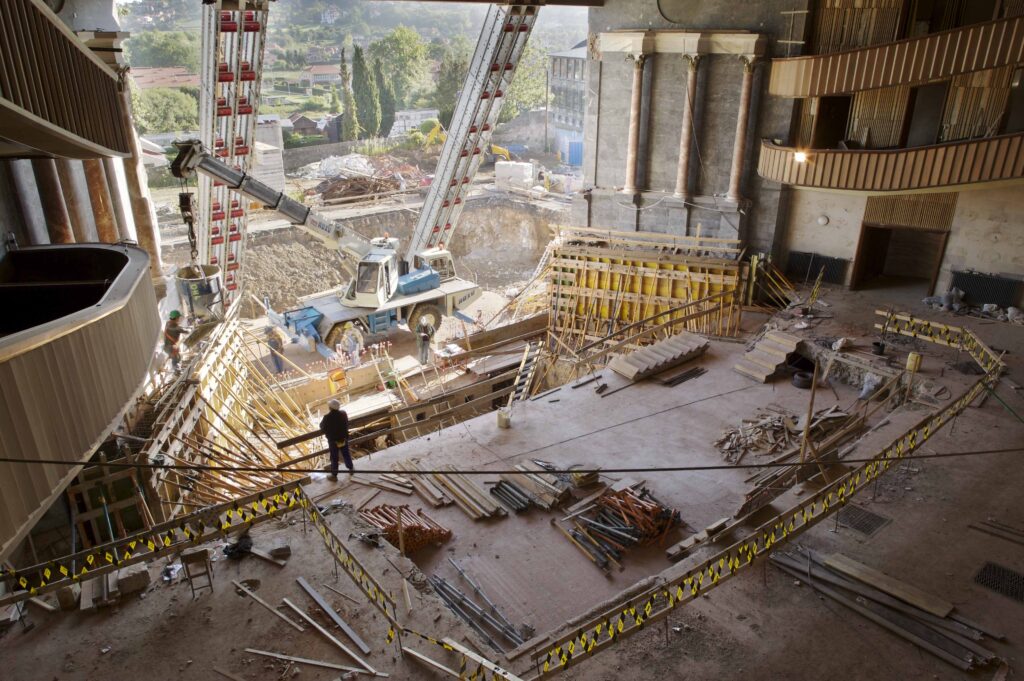

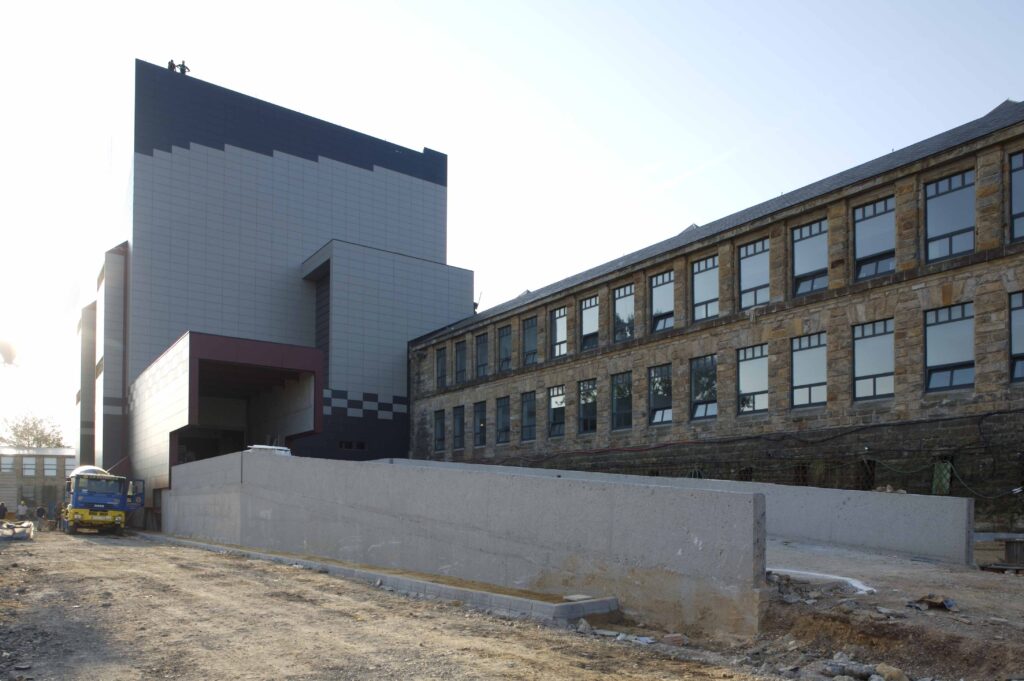

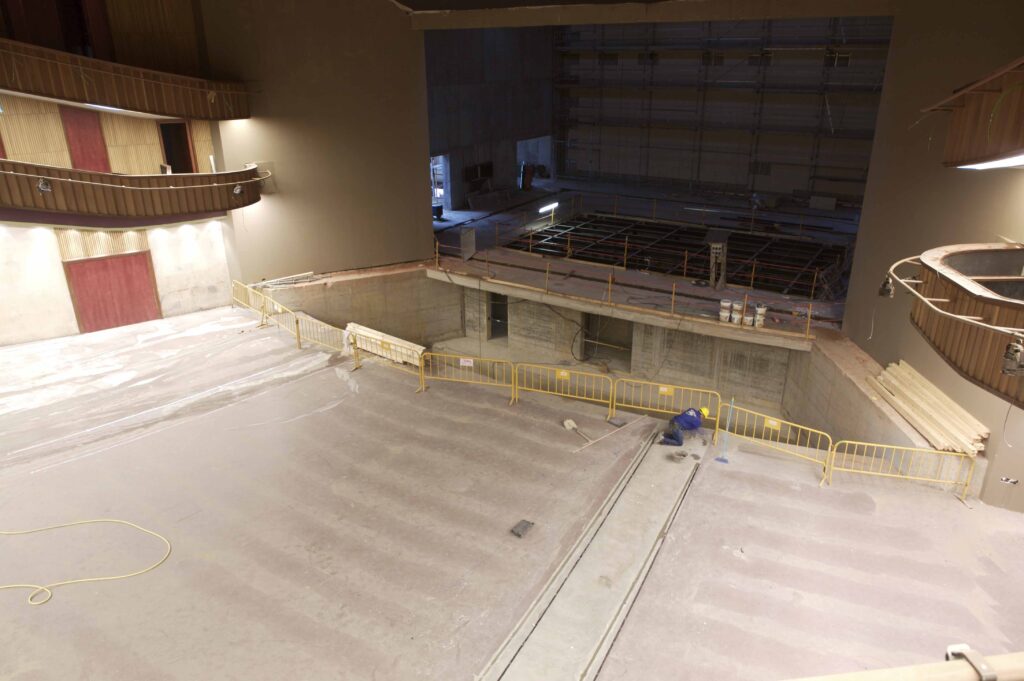

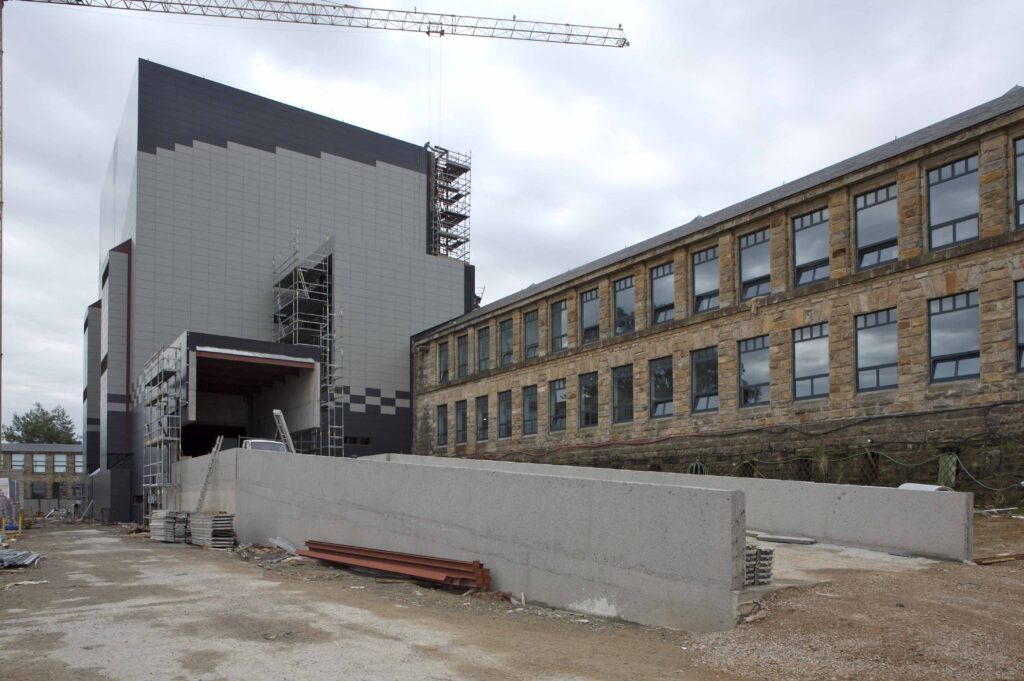

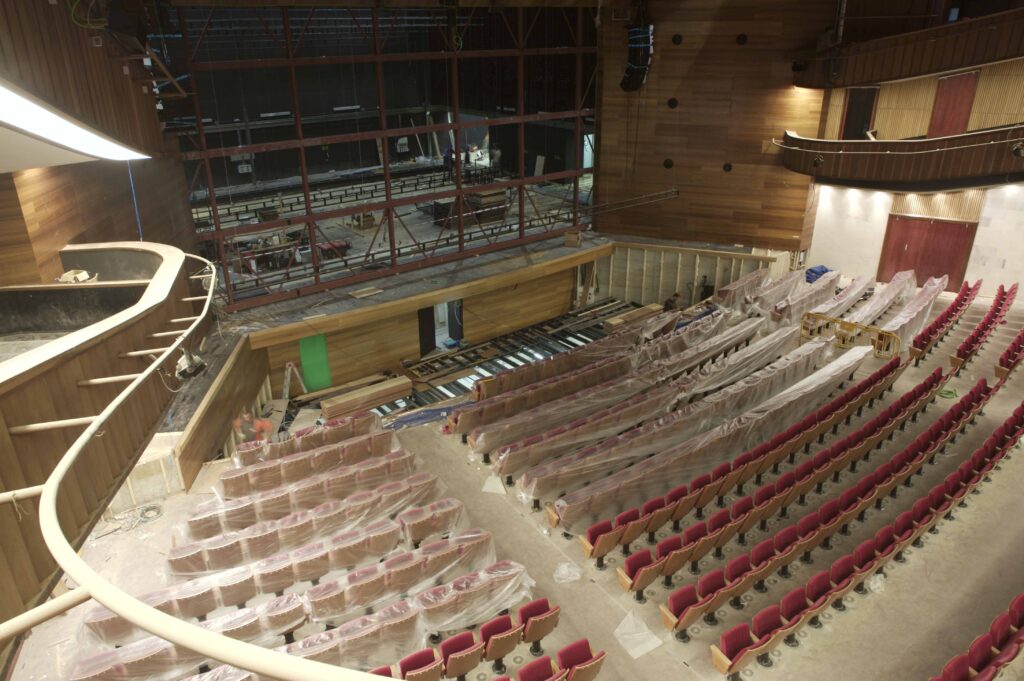

Modificación de la estructura del proyecto ganador del concurso

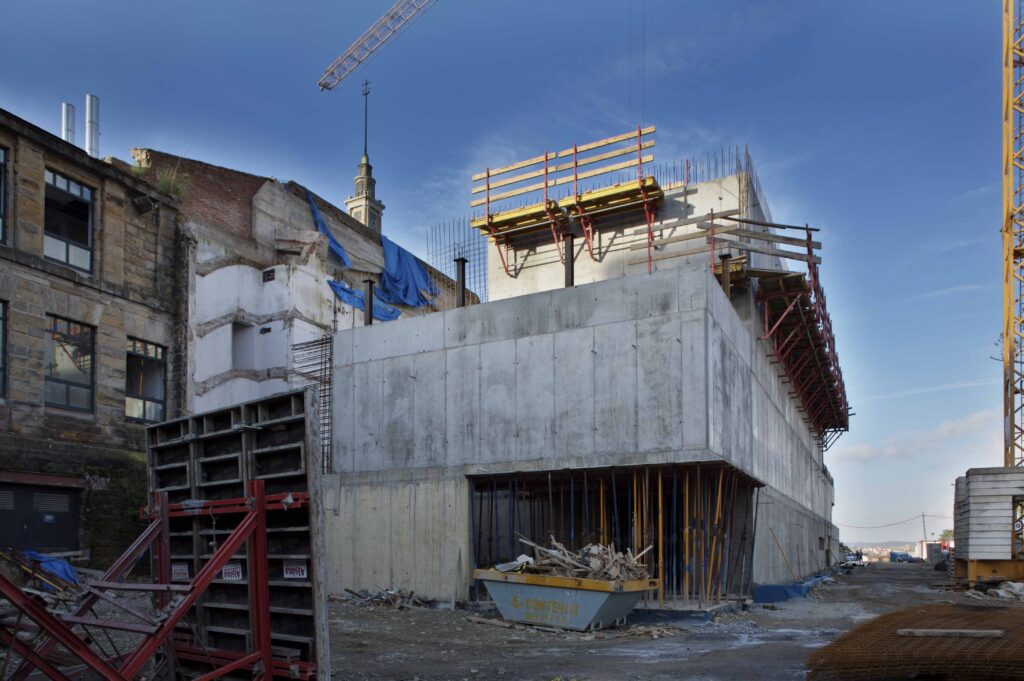

La estructura de la caja escénica estaba calculada en acero laminado. Optamos por cambiarla a hormigón armado, puesto que como todo el mundo sabe, el interior de la caja escénica lleva anclados miles de elementos. En el caso de realizar la estructura en acero laminado, toda la soportación de dichos elementos se tendría que llevar a elementos verticales o a los horizontales añadiendo elementos auxiliares, complicando en extremo su ejecución. Si dispusiéramos de paredes enteras de hormigón podríamos anclar cualquier elemento en cualquier punto. Se empezó a calcular una estructura nueva de hormigón.
