Gran Atrio Corintio de acceso a la Universidad El Gran Atrio de Vitrubio del siglo XX1

Un acceso al oeste a propósito dando la espalda a Gijón

Un poco de historia

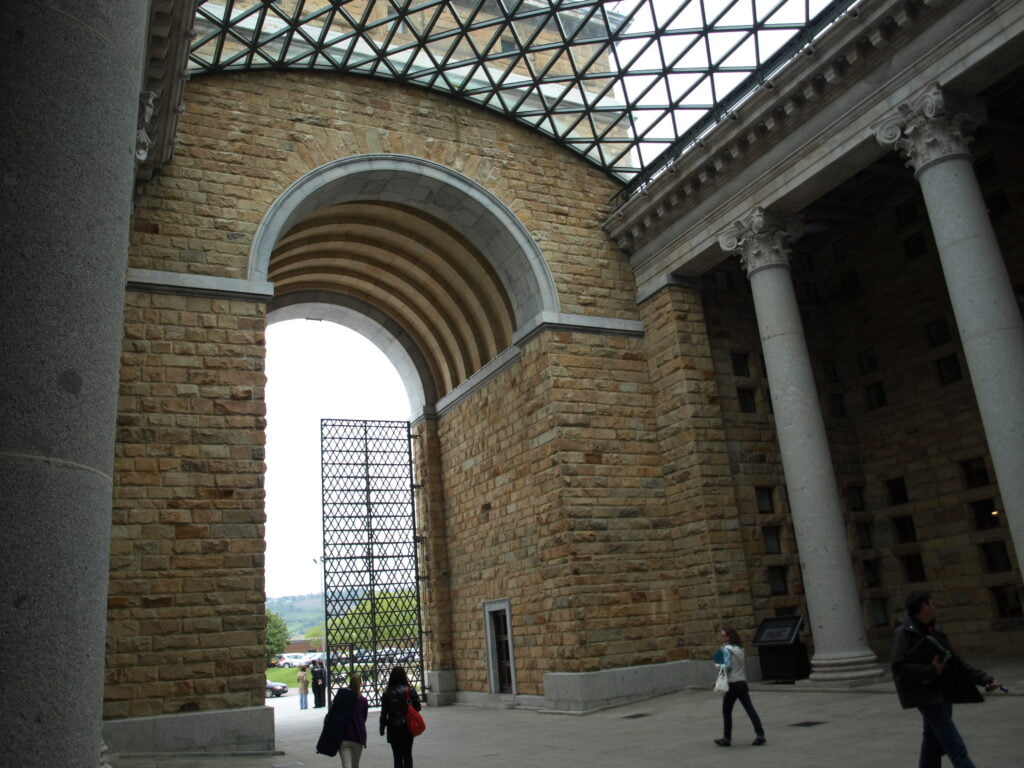

Luis Moya Blanco diseñó el patio corintio que da entrada a la ciudad inspirándose en el arquitecto romano Vitrubio. Tras las obras de rehabilitación, una cubierta de vidrio ha convertido al patio en una zona de recepción que cuenta con un punto de información y venta de souvenirs.

Una estructura espectacular.

Mira al cielo y descubrirás por qué.

Desde este espacio inicial se accede, a la derecha, a las oficinas del Principado de Asturias y de la empresa RECREA, que gestiona la ciudad.

A la izquierda del patio se encuentra la Tienda de la Laboral, donde también se ubica el punto de información y recepción de Laboral, Ciudad de la Cultura y el arranque de las visitas guiadas.

Luis Moya designed the Corinthian courtyard that leads into the city after the Roman architect Vitruvius.

Following this refurbishment work, a large glass roof has transformed the courtyard into a reception area with an information desk and a place where souvenirs can be bought.

From here access is to be had, on the right, to the Principality of Asturias offices and to those of the company, RECREA, responsible for the management of the City of Culture.On the left-hand side of the courtyard, you have the La Laboral Shop, where the La Laboral City of Culture reception area and information desk is to be found and from where the guided visits start out.

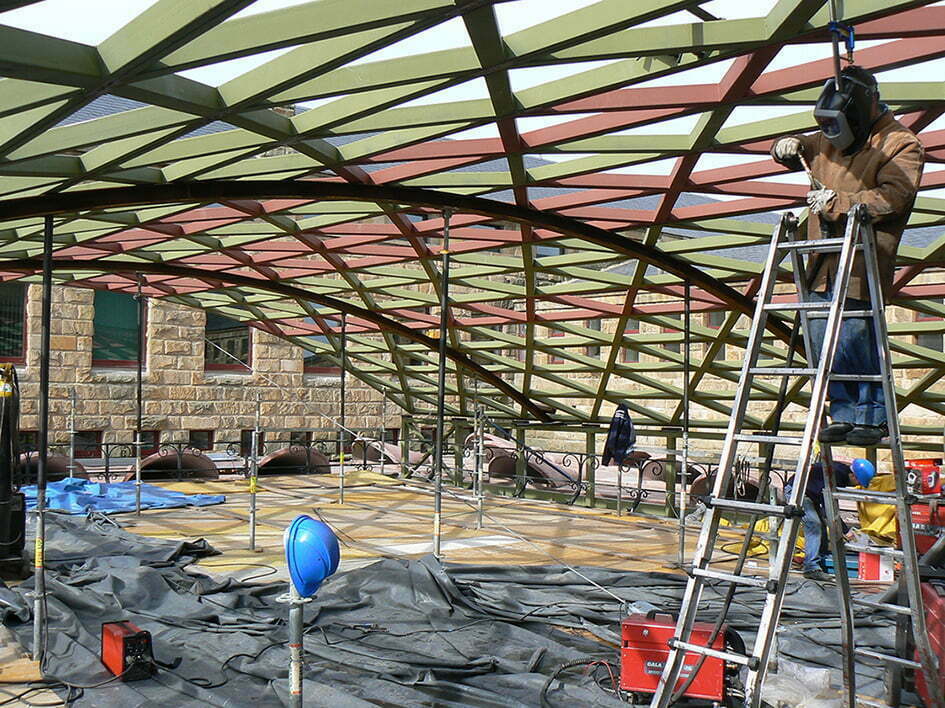

Una gran empresa constructora junto a Luis, de Coymober un gran metalista.

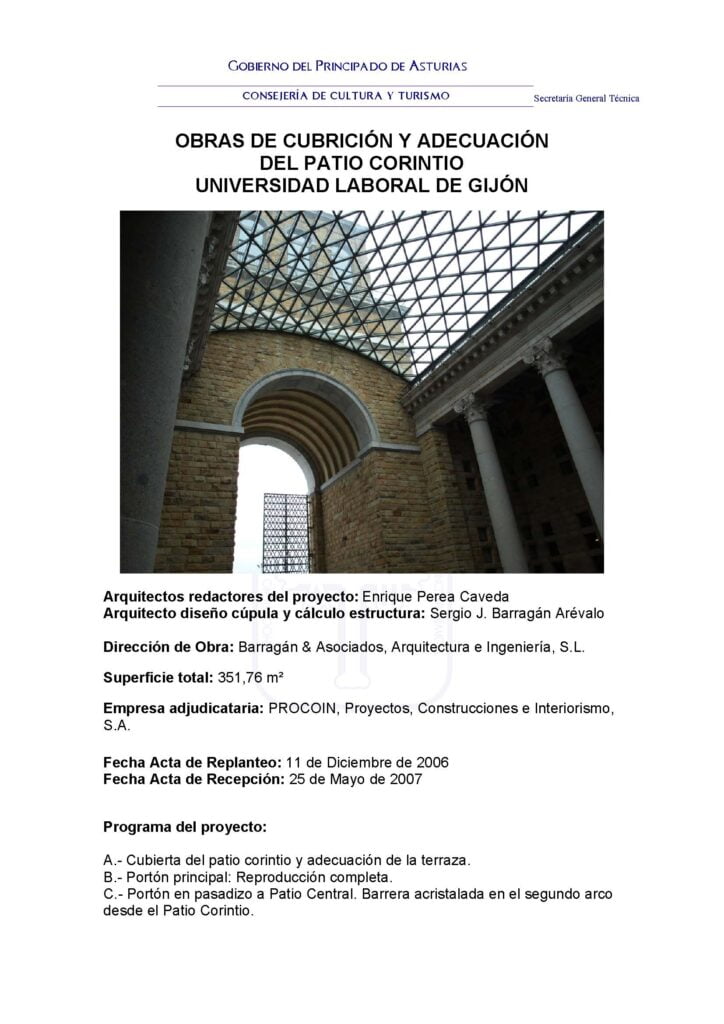

Gran Atrio corintio de acceso a la Universidad. Portfolio.

Enrique Perea, arquitecto redactor del proyecto, fue una ayuda inestimable.

Programa del proyecto:

A.- Cubierta del atrio corintio y adecuación de la terraza.

B.- Portón principal: Reproducción completa.

C.- Portón en pasadizo a Patio Central. Barrera acristalada en el segundo arco desde el Patio Corintio. Luis Moya diseñó el atrio corintio que da entrada a la ciudad a la manera Vitrubiana.

Tras las obras de rehabilitación, una cubierta de vidrio ha convertido al patio en una zona de recepción que cuenta con un punto de información y venta de souvenirs.

A la izquierda del patio se encuentra la Tienda de la Laboral, donde también se ubica el punto de información y recepción de Laboral, Ciudad de la Cultura y el arranque de las visitas guiadas.

Una idea de dónde partió el diseño que hice de la cubierta

Gran Atrio Corintio de acceso a la Universidad

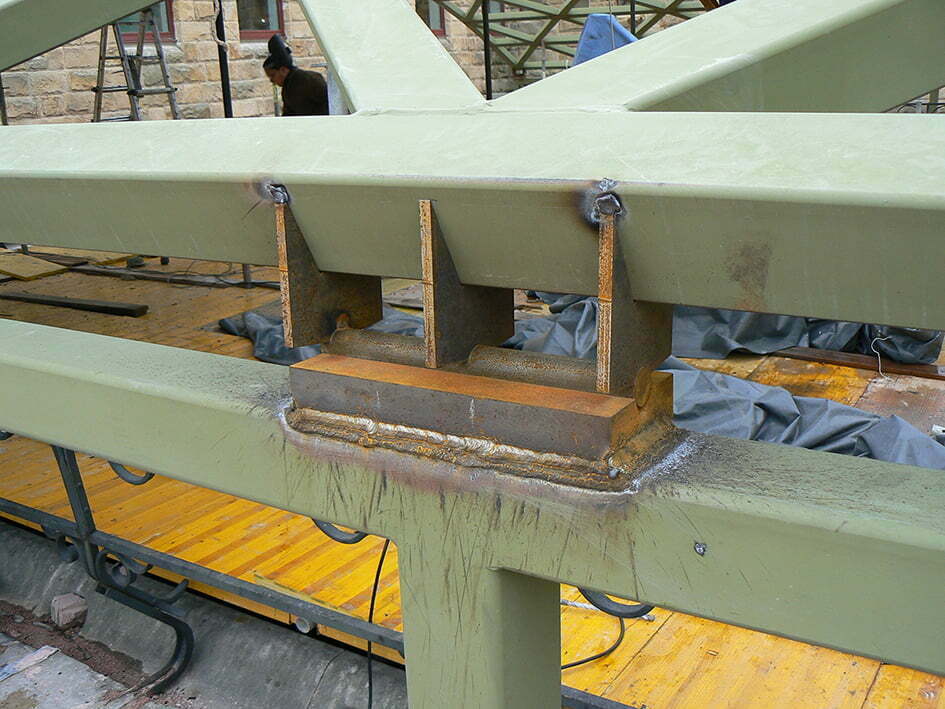

Copiamos los apoyos móviles de Luis Moya

Datos de partida.

Los vientos del nordeste y la lluvia, característicos del Principado de Asturias, hicieron de este lugar un espacio intransitable donde no se podía estar ni cinco minutos; y se trata del espacio HALL DE ENTRADA A TODA LA UNIVERSIDAD, por eso se decidió cubrirlo.

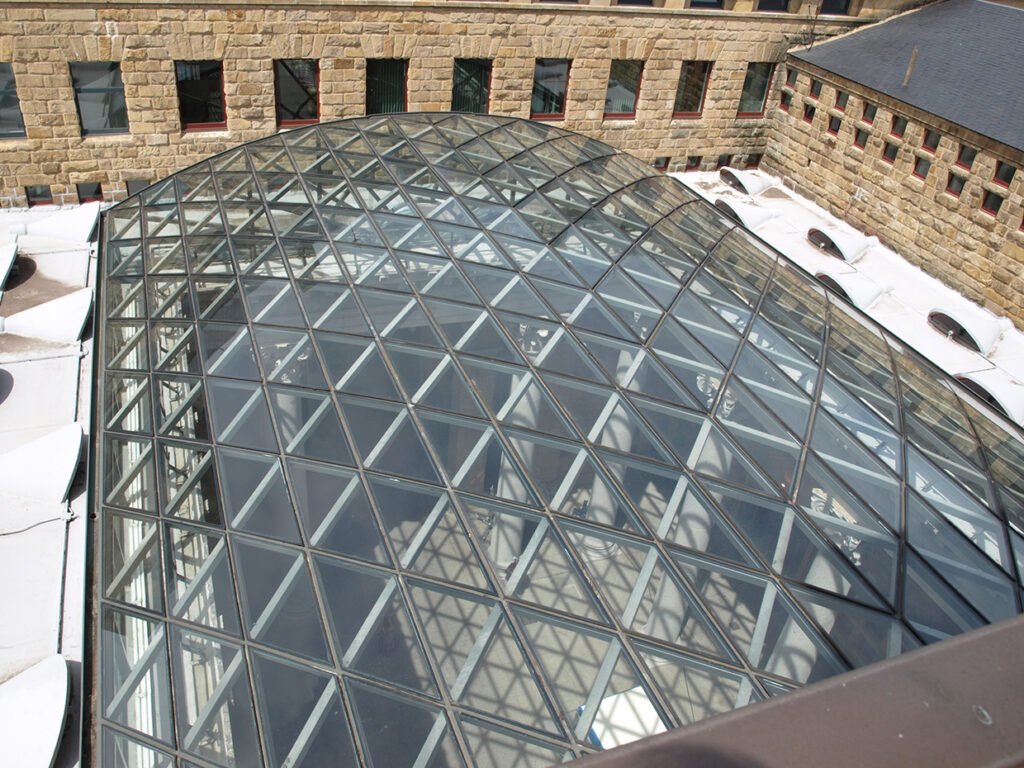

Se trata de generar una cubrición del ATRIO CORINTIO existente de la UNIVERSIDAD LABORAL de GIJÓN mediante una bóveda de cañón tridimensional a base de perfiles metálicos conformados los cuales soportaran un vidrio STADIP 6+6.

Datos sobre el apoyo de la bóveda.

La cubierta del atrio es soportada por una galería de tres lados de 10 columnas corintias de granito de 10.50 m de altura, la misma que la del Partenón. Los capiteles son de piedra caliza.
Para la determinación de las características del material donde va a apoyar la bóveda se hicieron unas catas comprobando que es hormigón de una resistencia mayor de 100 kg/cm².

Sistemas estructurales proyectados.

Apoyo estructura Moya.

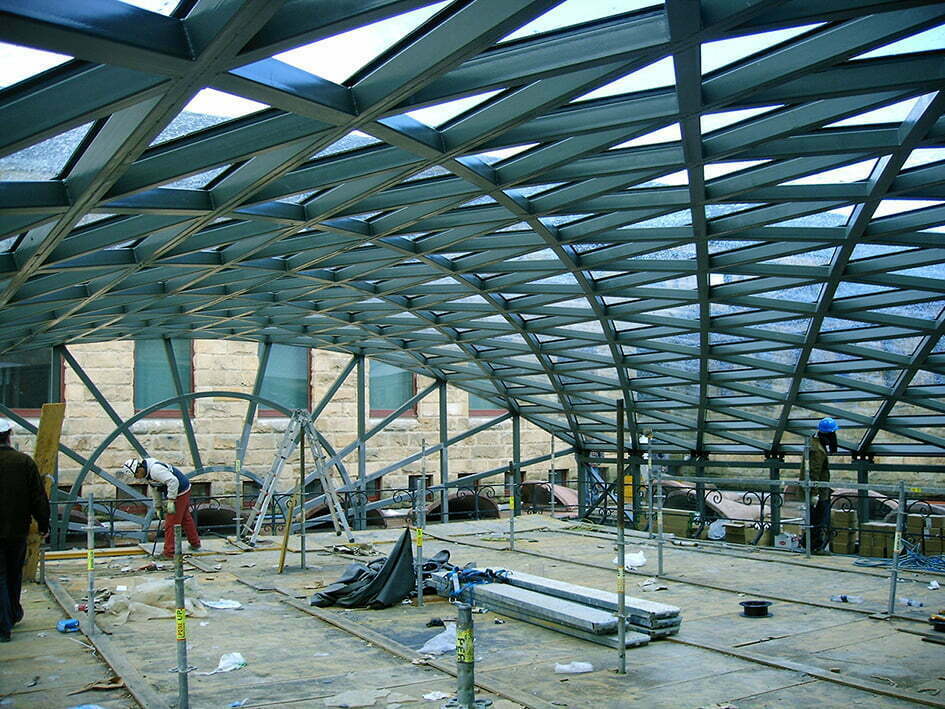

El sistema estructural elegido es una bóveda de cañón rebajada de 19.00 m de longitud y generatriz por un arco de circunferencia de radio 14,20 m.

Dicha bóveda se apoya mediante articulaciones (al estilo de Luis Moya) en unos planos verticales que tienen unos semiempotramientos sobre la parte superior de las vigas que unen las columnas del atrio corintio.La disposición de los perfiles en la bóveda es similar a la empleada en la puerta principal, pero con la curva característica de la bóveda de cañón.
